Kuinka valita oikea NdFeB-magneetti sovelluksellesi?

Oikean NdFeB (Neodymium Iron Boron) -magneetin valinta riippuu viidestä keskeisestä tekijästä: laatu (magneettinen lujuus), maksimi käyttölämpötila, pinnoitteen tyyppi, muoto ja mitat sekä magnetoinnin suunta . Valitse nämä viisi parametria oikein, ja magneetti toimii luotettavasti sovelluksessasi vuosia. Jos missaat edes yhden, vaarana on demagnetoituminen, korroosiovaurio tai mekaaninen yhteensopimattomuus. Tämä opas opastaa sinut jokaisen päätöksen läpi järjestelmällisesti.

Ymmärrä arvosanajärjestelmä ennen kaikkea muuta

NdFeB magneetit luokitellaan arvosanan mukaan ilmaistuna numerona, jota seuraa yksi tai kaksi kirjainta – esimerkiksi N35, N42, N52 tai N35SH. Numero osoittaa enimmäisenergiatuote MGOe:ssä (Megagauss-Oersteds) , joka on suora magneettisen energiatiheyden mitta. Kirjaimet osoittavat magneetin lämpöteholuokan.

Tässä on erittely yleisistä laatuluokista ja niiden tyypillisistä energiatuotteista:

Käytännön sääntö: älä valitse automaattisesti korkeinta arvosanaa . Korkeammat laatuluokat ovat vaikeammin koneistettavia, hauraampia ja niillä voi olla pienempi koersiivisuus – mikä tarkoittaa, että ne demagnetoituvat helpommin korkeissa lämpötiloissa. Yhdistä arvosana suunnittelussasi vaadittavaan todelliseen kentänvoimakkuuteen.

Yhdistä lämpötilaluokitus käyttöympäristöösi

Lämpötila on yleisimmin huomiotta jätetty ominaisuus valittaessa NdFeB magneetit . Tavallisten N-luokan magneettien (ei päätettä) enimmäiskäyttölämpötila on vain 80 °C . Niiden altistaminen korkeammille lämpötiloille aiheuttaa peruuttamattoman demagnetisoitumisen – vian, jota ei voida korjata ilman uudelleenmagnetointia.

Arvosanan kirjainliite osoittaa korkean lämpötilan koersitiiviluokkaa:

• Ei päätettä (esim. N42): Max käyttölämpötila 80°C
• M (esim. N42M): 100°C asti
• H (esim. N42H): 120°C asti
• SH (esim. N38SH): 150°C asti
• UH (esim. N35UH): 180°C asti
• EH (esim. N33EH): 200°C asti
• AH (esim. N30AH): Jopa 220°C

Esimerkiksi sähköajoneuvon vetomoottori voi nähdä roottorikokoonpanon sisällä 120–150 °C lämpötilan. Tässä tapauksessa N42H- tai N38SH-laatu on sopiva valinta. Normaalin N42:n käyttö johtaisi kenttähäviöön ensimmäisen käyttöjakson aikana korkeissa lämpötiloissa.

Ota myös huomioon magneetit lämpötilan remanenssikerroin , joka on tyypillisesti -0,11 % - -0,12 % per °C NdFeB:lle. Magneetti, jonka teho on 1,30 T 20 °C:ssa, tuottaa noin 1,17 T 120 °C:ssa – 10 % vähennys, joka on otettava huomioon magneettipiirin suunnittelussa.

Valitse ympäristöllesi sopiva pinnoite

NdFeB magneetit ovat erittäin herkkiä korroosiolle. Perusseos sisältää rautaa ja harvinaisia ​​maametallielementtejä, jotka ruostuvat nopeasti kosteissa tai kemiallisesti aggressiivisissa ympäristöissä ilman suojaavaa pinnoitetta. Väärän pinnoitteen valinta on yksi tärkeimmistä syistä ennenaikaiseen magneetin epäonnistumiseen kentällä.

Yleiset pinnoitusvaihtoehdot ja niiden ominaisuudet

Huomaa, että pinnoitteen paksuus vaikuttaa suoraan mittatoleransseihin. Jos mallissasi on tiukat välykset – esimerkiksi roottorin rako, jonka toleranssi on 0,1 mm –, 20 μm:n nikkelikerros on huomioitava magneetin koneistetuissa mitoissa.

Määritä muoto ja mitat magneettipiirisi perusteella

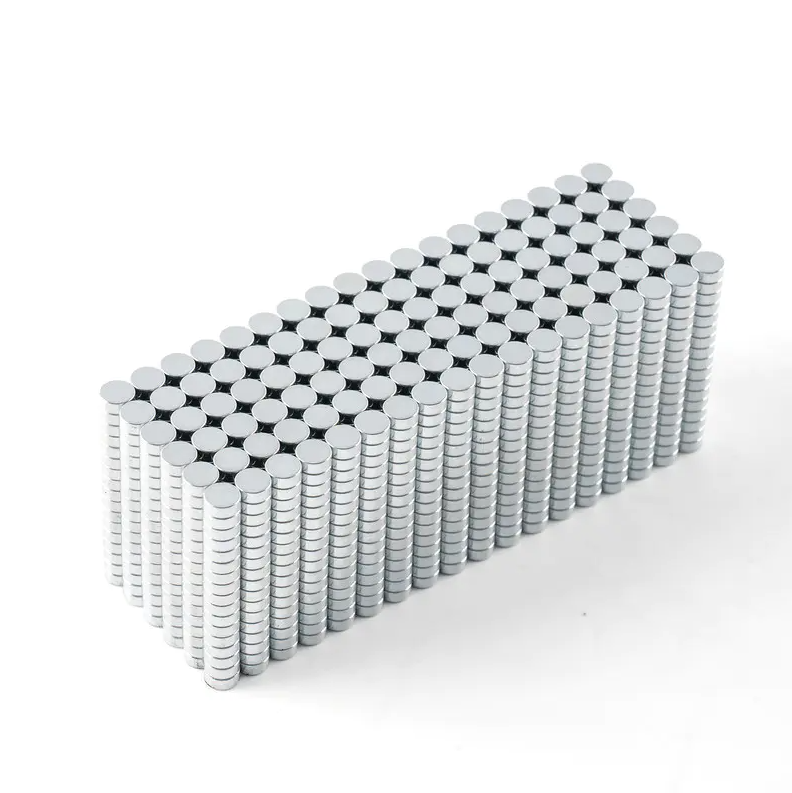

NdFeB magneetit valmistetaan laajassa valikoimassa vakiomuotoja: lohkoja, kiekkoja, renkaita, kaaria, tankoja ja mukautettuja profiileja. Valitsemasi muodon tulee palvella magneettipiirisi geometriaa, ei päinvastoin.

Tärkeimmät mittasuhteet ovat:

• Pituuden ja halkaisijan (L/D) suhde sylinterimäisille magneeteille: L/D-suhde yli 0,7 on yleensä edullinen, jotta vältetään itsedemagnetoituminen muotokertoimesta.
• Valokaarimagneetit moottoreille: Sisä- ja ulkosäde, kaarikulma (esim. 45°, 60°, 90°) ja paksuus vaikuttavat kaikki vuotiheyteen ilmaraossa. Jopa 1°:n poikkeama kaaren kulmassa voi muuttaa takaisin-EMF-aaltomuotoa BLDC-moottorissa.
• Rengasmagneetit aksiaalivuokoneille: Seinämän paksuuden tasaisuus ±0,05 mm on usein kriittinen tasapainoisen suorituskyvyn kannalta.
• Toleranssiluokat: Normaalit toleranssit ovat tyypillisesti ±0,1 mm sintratulle NdFeB:lle. Tarkkuushionta voi saavuttaa ±0,02 mm, mutta lisää kustannuksia ja läpimenoaikaa.

Valaisimissa tai salpoissa käytettävien magneettien vetovoima riippuu voimakkaasti ilmavälistä. Levymagneetti, joka on mitoitettu 10 kg:n vetovoimalla 0 mm:n raolla, tuottaa alle 1 kg:n 3 mm:n ilmavälillä – kerroin kymmenen pudotusta johtuen pelkästään ilmaraon reluktanssista.

Määritä kokoonpanosi magnetointisuunta

NdFeB magneetit voidaan magnetoida eri suuntiin suhteessa niiden geometriaan. Yleisimmät vaihtoehdot ovat aksiaalinen (paksuuden läpi), diametraalinen (halkaisijan poikki) ja radiaalinen (keskeltä ulospäin). Väärän magnetointisuunnan määrittäminen johtaa magneetiin, jota ei voida käyttää kokoonpanossasi, vaikka kaikki muut parametrit olisivat oikein.

• Aksiaalinen magnetointi: Vakiona useimmille levy- ja lohkomagneeteille. Pohjois- ja etelänavat ovat tasaisilla pinnoilla.
• Diametrinen magnetointi: Yleinen antureissa ja lineaarisissa toimilaitteissa käytetyille lieriömäisille tangoille. Napat ovat sylinterin vastakkaisilla puolilla.
• Radiaalinen magnetointi: Käytetään tasavirtamoottoreiden rengasmagneeteissa ja tietyissä kaiutinkokoonpanoissa. Vaatii erikoistuneita magnetointivalaisimia ja on monimutkaisempaa valmistaa.
• Moninapainen magnetointi: Käytetään renkaisiin tai kaareihin askelmoottoreissa ja anturisovelluksissa. Yhdessä renkaassa voi olla 8, 16 tai jopa 32 napaa vuorotellen pohjois-etelä-alueilla.

Varmista aina magnetoinnin suunta Gauss-mittarilla tai Hall-anturilla ennen magneettien integroimista kokoonpanoon, erityisesti moninapaisissa kokoonpanoissa, joissa napaisuusvirheet voivat aiheuttaa roottorin epätasapainoa.

Ota huomioon mekaaniset ominaisuudet ja käsittelyrajoitukset

NdFeB-magneetit ovat sintrattuja keraamisia materiaaleja. He ovat kova mutta hauras , jonka puristuslujuus on noin 1 050 MPa, mutta taivutuslujuus vain 250 MPa. Tämä tarkoittaa, että ne kestävät puristusta hyvin, mutta halkeilevat tai halkeilevat taivutus-, isku- tai vetojännityksen vaikutuksesta.

Käytännön käsittelyvaatimukset suunniteltavaa varten:

• Suuret magneetit (yli 50 mm kaikissa mitoissa) vaativat kiinnittimiä tai välikappaleita asennuksen aikana estämään hallitsemattoman vetovoiman ja törmäysmurtuman.
• NdFeB magneetit should not be drilled or cut after magnetization — the heat and mechanical stress will cause demagnetization and cracking. Always specify holes and slots in the green machining stage.
• Liimaus on yleistä asennuksessa; liima on kuitenkin arvioitava käyttölämpötilan ja magneetin (kerroin ~5 × 10-⁶/°C) ja teräskotelon (~11 × 10-⁶/°C) välisen lämpölaajenemiseron mukaan.
• Sydämentahdistimet, luottokortit ja mekaaniset kellot on pidettävä vähintään 10–15 cm:n etäisyydellä korkealaatuisten magneettien käsittelyn aikana.

Käytä päätöskehystä omaksuaksesi oikean spesifikaation

Kun hankitaan NdFeB magneetit uudessa sovelluksessa näiden kysymysten läpikäyminen järjestyksessä eliminoi järjestelmällisesti sopimattomat vaihtoehdot:

1. Mikä on korkein lämpötila, jonka magneetti saavuttaa käytössä? → Tämä määrittää arvosanan jälkiliitteen (ei päätettä, M, H, SH, UH, EH tai AH).
2. Mikä vuotiheys tai vetovoima vaaditaan työpisteessä? → Tämä määrittää vähimmäisenergiatuotteen ja siten numeerisen asteen (esim. N35 vs. N48).
3. Mikä on ympäristöaltistus? → Tämä määrittää pinnoitteen (Ni kuiviin sisätiloihin, epoksi tai Parylene kosteaan tai kemialliseen ympäristöön).
4. Minkä muodon ja magnetointisuunnan magneettipiiri vaatii? → Tämä määrittää geometrian ja suunnan.
5. Mitä mittatoleransseja vaaditaan? → Tämä määrittää, ovatko standardit sintraustoleranssit riittävät vai tarvitaanko tarkkuushionta.
6. Mikä määrä vaaditaan ja millä toimitustiheydellä? → Tämä vaikuttaa siihen, ovatko vakioluettelokoot vai mukautetut työkalut käytännöllisempiä.

Elementtimagneettisen simulaation (FEM) suorittaminen käyttämällä todellisia B-H-käyrän tietoja valitulle arvosanalle – ei yksinkertaistettuja oletuksia – on erittäin suositeltavaa ennen kuin viimeistellään minkä tahansa suuren volyymin tai turvallisuuskriittisen sovelluksen spesifikaatio.

Varmista laatu standardoidulla testauksella

Kun olet määrittänyt kohdemäärittelyn, pyydä sertifioituja materiaalitestiraportteja (CMTR) tai kolmannen osapuolen testitietoja, jotka vahvistavat seuraavat parametrit jokaiselle tuotantoerälle:

• remanenssi (br) — varmistettu kalibroidulla vuomittarilla, ei vain pinta-Gauss-lukemalla
• Koersitiivi (Hcb ja Hcj) — luontainen koersitiivisuus Hcj on erityisen kriittinen korkeissa lämpötiloissa käytettäville arvoille
• Suurin energiatuote (BHmax) — sen on kuuluttava ilmoitetun arvosanaikkunan sisällä
• Suolasumutestin tulokset — ASTM B117 tai vastaava, pinnoitteen spesifikaatioiden mukainen
• Mittatarkastusraportti — kriittiset mitat, jotka on tarkistettu piirustustoleransseja vastaan CMM:llä tai optisella mittauksella

Erä-eräkonsistenssi on tunnettu haaste sintratun NdFeB-tuotannossa. Magneettiset ominaisuudet voivat vaihdella ±3–5 % uunierissä, mikä on merkittävää tarkkuussovelluksissa. Saapuvien tarkastuskriteerien määrittäminen ostotilauksessa – ei pelkästään toimittajan itsesertifiointiin luottaminen – on käytännöllinen askel, joka estää loppupään kokoonpanovirheet.
