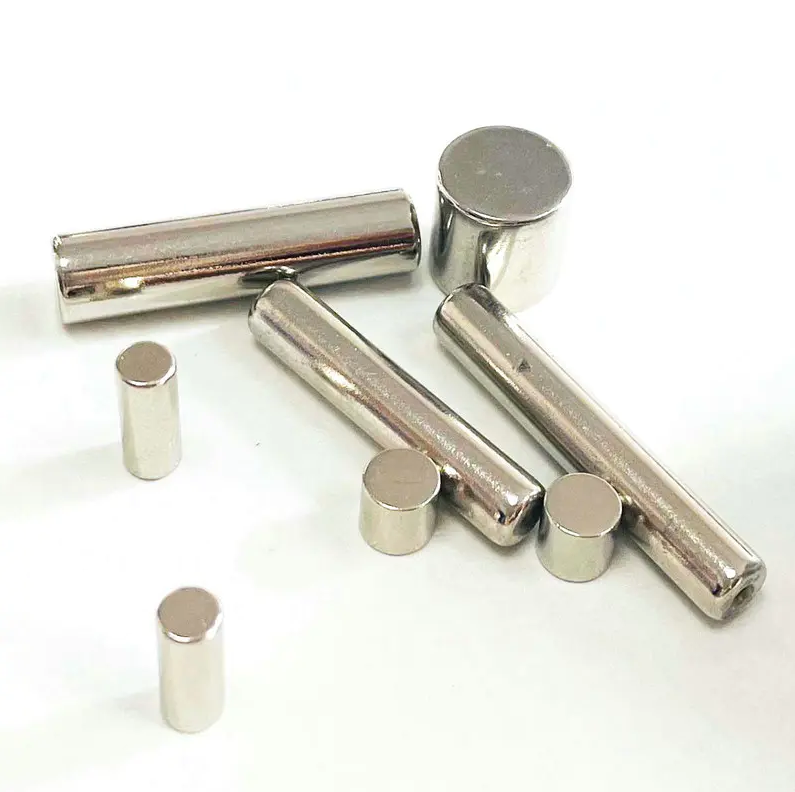

Neodyymisylinterimagneetit - miksi ne ovat niin vahvoja?

Neodyymi sylinterimagneetit ovat poikkeuksellisen vahvoja, koska ne on valmistettu neodyymi-rauta-boori (NdFeB) -seoksesta - tehokkain koskaan löydetty kestomagneettimateriaali . Niiden sylinterimäinen geometria keskittää magneettivuon yhdelle akselille, ja niiden korkea koersitiivisuus varmistaa, että kenttä pysyy vakaana myös mekaanisessa rasituksessa tai vastakkaisissa magneettisissa voimissa. Lyhyesti sanottuna sekä materiaali että muoto toimivat yhdessä tuottaen magneettisen voiman, joka on paljon suurempi kuin perinteiset ferriitti- tai alnicomagneetit.

NdFeB-kiderakenne: Mistä voima alkaa

Perustus a neodyymi sylinterimagneetti Sen voima piilee sen atomirakenteessa. NdFeB-magneetit on rakennettu tetragonaalisen kidehilan (Nd2Fe14B) ympärille, jossa Rautaatomit muodostavat ensisijaisen magneettisen momentin kun taas neodyymiatomit luovat massiivisen magnetokiteisen anisotropian – mikä tarkoittaa, että elektronit mieluummin asettuvat tiettyä akselia pitkin.

Tämä anisotropia on keskeinen erottaja. Se tekee energeettisesti erittäin vaikeaksi kiertää magneettisia alueita pois niiden halutusta suunnasta, mikä johtaa suoraan korkeaan koersitiivisuuteen (demagnetisaation vastustuskyky). Booriatomit stabiloivat kidehilan estäen rakenteiden romahtamisen termisen tai mekaanisen rasituksen alaisena.

Vertailun vuoksi, tavallisilla ferriittimagneeteilla on paljon pienempi anisotropia, minkä vuoksi pieni neodyymisylinteri voi helposti vetää ulos ferriittikappaleesta monta kertaa sen kokoa suuremman.

Tärkeimmät magneettiset ominaisuudet: Numerot voiman takana

Kolme mitattavaa ominaisuutta määrittelevät magneetin suorituskyvyn. Neodyymi sylinterimagneetit johtaa kaikissa kolmessa:

Energiatuote (BHmax) on kuvaavin luku – se mittaa, kuinka paljon käyttökelpoista magneettista energiaa varastoituu tilavuusyksikköön. Luokan N52 neodyymimagneetit saavuttavat jopa 440 kJ/m³ , yli kymmenen kertaa tyypilliseen ferriittimagneettiin verrattuna. Tästä syystä neodyymisylinterit voivat tuottaa vahvoja pitovoimia erittäin kompaktista rungosta.

Kuinka sylinterin muoto vahvistaa suorituskykyä

Muoto ei ole passiivinen tekijä - se määrittää aktiivisesti, kuinka magneettivuo on suunnattu ja keskitetty. Sylinterimäinen muoto tarjoaa erityisiä geometrisia etuja:

Aksiaalinen vuokonsentraatio

Kun sylinterimagneetti magnetoidaan aksiaalisesti (tasaisten pintojensa kautta), kaikki vuo poistuu yhdeltä ympyräpinnalta ja palaa toisen kautta. Tämä luo tiukasti fokusoidun, tiheän kentän jokaiseen napaan. Sylinteri, jossa on a halkaisijan ja pituuden suhde on lähellä 1:1 pyrkii maksimoimaan kentänvoimakkuuden navoissa tietylle materiaalitilavuudelle.

Alennettu demagnetointikerroin

Kaikki magneetit synnyttävät sisäisen demagnetointikentän, joka toimii vastoin niiden omaa magnetointia. Pitkänomaisilla sylintereillä (joissa korkeus ylittää merkittävästi halkaisijan) on pienempi demagnetointikerroin aksiaalisuunnassa. Tämä tarkoittaa, että enemmän magneetin luontaisesta magneettisesta energiasta vaikuttaa ulkoiseen kenttään sen sijaan, että se hukkaan taistelee sisäistä vastustusta vastaan.

Radiaalinen magnetointivaihtoehto

Sylinterimagneetit voidaan magnetoida myös säteittäisesti siten, että pohjoisnapa on kaarevalla ulkopinnalla ja etelänapa keskellä (tai päinvastoin). Tätä kokoonpanoa käytetään laajalti sähkömoottoreissa ja antureissa, joissa vaaditaan pyörivää, tasaista radiaalikenttää. Sylinterin pyöreä symmetria sopii ainutlaatuisesti tähän sovellukseen.

Valmistusprosessi: Kuinka raakaseoksesta tulee tehokas magneetti

Valmiin neodyymisylinterimagneetin vahvuus ei ole automaattinen - se riippuu tiukasti kontrolloidusta valmistusprosessista:

1. Seosten sulatus ja valu — Neodyymi, rauta ja boori sulatetaan yhteen ja valetaan harkoiksi tai nauhavaletaan ohuiksi hiutaleiksi yhtenäisen mikrorakenteen luomiseksi.
2. Jauhaminen hienoksi jauheeksi — Seos jauhetaan noin 3–5 mikrometrin hiukkaskokoon. Jokainen hiukkanen on ihanteellisesti yksi magneettinen alue, mikä on välttämätöntä maksimaalisen koersitiivisuuden saavuttamiseksi.
3. Kohdistus magneettikentässä — Jauhe puristetaan muotoon samalla kun voimakas ulkoinen kenttä kohdistaa kaikki kiteen akselit samaan suuntaan. Tämä vaihe on kriittinen – väärin kohdistetut rakeet vähentävät suoraan lopullista magneetin voimakkuutta.
4. Sintraus — Puristettu kompakti kuumennetaan noin 1 000–1 100 °C:seen, jolloin hiukkaset sulatetaan tiiviiksi, kiinteäksi kappaleeksi. Sintrauksen jälkeinen lämpökäsittely optimoi raeraajan kemian.
5. Koneistus ja pinnoitus — Sintrattu NdFeB on hauras ja korroosiolle altis. Sylinterit leikataan tarkkoihin mittoihin ja pinnoitetaan - yleisimmin nikkeli-kupari-nikkelillä tai sinkillä - suojaamaan hapettumista vastaan.
6. Lopullinen magnetointi — Valmis sylinteri sijoitetaan pulssimagnetoijaan, joka kyllästää materiaalin kohdistamalla koersitiivisuuskynnystä voimakkaamman kentän lukitseen alueet pysyvään kohdistukseen.

Jokainen vaihe vaikuttaa lopulliseen arvosanaan. Ero N35- ja N52-magneetin välillä johtuu suurelta osin jauheen puhtaudesta, kohdistustarkkuudesta ja sintrausolosuhteista – ei oleellisesti erilaisista materiaaleista.

Arvosanajärjestelmä: Mitä N35 - N52 todellisuudessa tarkoittaa

Neodyymimagneetteja myydään standardilaatuisina. N:n jälkeinen numero viittaa suoraan enimmäisenergiatuotteeseen megagauss-oerstedsissä (MGOe):

• N35 — Energiatuote ~35 MGOe (≈ 279 kJ/m³). Aloitustason arvosana, laajalti saatavilla ja kustannustehokas.
• N42 — Energiatuote ~42 MGOe (≈ 334 kJ/m³). Suosittu tasapaino vahvuuden ja saatavuuden välillä.
• N52 — Energiatuote ~52 MGOe (≈ 414 kJ/m³). Korkein kaupallisesti saatavilla oleva laatu, joka vaatii erittäin puhdasta metalliseosta ja tarkkaa käsittelyä.

Lisäkirjainliitteet osoittavat lämpötilan kestävyyttä: tavalliset "N"-luokat on mitoitettu 80 °C:seen, kun taas "M", "H", "SH", "UH" ja "EH" -luokat kestävät jopa 200 °C. Korkeampi lämpötilankestävyys saavutetaan lisäämällä dysprosiumia tai terbiumia, mikä lisää koersitiivia hieman alennetun energiatuotteen kustannuksella.

Reaalimaailman vahvuus: käytännön esimerkkejä

Abstrakteista magneettisista ominaisuuksista tulee merkityksellisiä, kun ne muunnetaan todellisiksi pitovoimille. Seuraavat esimerkit havainnollistavat, mitä neodyymisylinterimagneetit voivat tehdä tyypillisissä kaupallisissa kokoissa:

Huomaa, että nämä vetovoimat mitataan ihanteellisissa olosuhteissa (tasainen, puhdas teräspinta, täysi kosketus). Pienikin ilmarako vähentää dramaattisesti tehollista voimaa - 1 mm:n rako voi vähentää vetovoimaa 50 % tai enemmän magneetin koosta ja laadusta riippuen.

Rajoitukset, jotka vaikuttavat todelliseen vahvuuteen

Poikkeuksellisesta suorituskyvystään huolimatta neodyymisylinterimagneeteilla on hyvin määritellyt fyysiset rajat, jotka insinöörien ja käyttäjien on otettava huomioon:

Lämpötilaherkkyys

Tavalliset N-luokan neodyymimagneetit alkavat menettää magnetointia palautuvasti noin 80 °C:n yläpuolella. Jos kuumennetaan ohi Curie-lämpötila 310–340 °C , ne on demagnetisoitu pysyvästi. Sitä vastoin alnico-magneetit pysyvät toimivina 550 °C:seen asti. Korkean lämpötilan sovelluksiin tarvitaan korkealaatuisempia variantteja, joissa on dysprosiumia.

Hauraus ja hauraus

Sintratulla NdFeB:llä on keraaminen mikrorakenne. Sylinterimagneetit voivat halkeilla tai särkyä, jos ne napsahtavat yhteen yhtäkkiä tai putoavat koville pinnoille. Tämä ei ole niiden magneettisten ominaisuuksien heikkous – se on sintrausprosessin mekaaninen rajoitus, joka on hallittava asianmukaisella käsittelyllä ja asennuksella.

Korroosio ilman pinnoitetta

Päällystämätön NdFeB hapettuu nopeasti kosteissa ympäristöissä muodostaen jauhemaisen pinnan, joka heikentää sekä rakenteellista eheyttä että magneettista suorituskykyä. Valmistuksen aikana käytetyt nikkeli- tai sinkkipinnoitteet ovat toiminnallisia, eivät pelkästään kosmeettisia - pinnoitteen vaurioituminen voi käynnistää korroosion, joka heikentää magneettia asteittain.

Miksi neodyymisylinterimagneetit ovat muita muotoja parempia monissa käyttötarkoituksissa

Levymagneetteihin (erittäin alhainen korkeus-halkaisijasuhde), lohkomagneetteihin tai rengasmagneetteihin verrattuna sylinterit tarjoavat käytännöllisen yhdistelmän etuja:

• Ennustettava kentän geometria — Aksiaalinen symmetria tekee magneettikenttälaskelmista yksinkertaista, mikä on arvokasta suunnittelun kannalta.
• Vahvat napapinnat — Tasaiset pyöreät päät keskittävät virtauksen hyvin, mikä tuottaa korkean pintakentän voimakkuuden, joka on hyödyllinen havaitsemisessa ja kiinnittämisessä.
• Monipuoliset kuvasuhteet — Muuttamalla pituus-halkaisijasuhdetta sama materiaali voidaan optimoida eri kenttäprofiileille: lyhyet sylinterit tuottavat leveän, matalan kentän, kun taas pitkät sylinterit tuottavat kapeamman ja syvemmän kentän.
• Yhteensopivuus rotaatiojärjestelmien kanssa — Sylinterit sopivat luonnollisesti porauksiin, koteloihin ja roottoreihin, mikä tekee niistä vakiomuototekijän moottoreissa, toimilaitteissa ja antureissa.

Levymagneeteilla, vaikka ne ovat samankaltaisia, on korkeampi demagnetointikerroin niiden suuren pinta-alan vuoksi suhteessa niiden paksuuteen, mikä tekee niistä jonkin verran vähemmän tehokkaita materiaalin tilavuusyksikköä kohti. Sovelluksissa, joissa sekä vetovoimalla että kompaktilla pituudella on merkitystä, sylinterin geometria on usein optimaalinen valinta.
